Hari Ini Saya Akan Memberi Tahu Cara Membuat
Beberapa Ip di Mikrotik
-
Pertama-tama Buka Winbox
-
Jika Sudah, Klik tanda untuk melihat ip berapa yang di gunakan
mikrotik tersebut
-
Jika ada, akan muncul seperti ini
-
Klik ip tersebut lalu klik “Connect”,
lalu akan muncul seperti ini. Klik “OK”
-
Jika sudah masuk, klik “New Terminal”
Akan Menjadi Seperti ini
-
Jika Sudah, ketikkan
[admin@Mikrotik] > system reset
-
Seperti gambar di bawah ini
Tekan Enter
-
Lalu akan muncul kalimat seperti ini,
tekan “Y”
System Sedang Mereset
-
Jika sudah muncul seperti ini
-
Berarti sudah berhasil
-
Lalu masuk kembali ke winbox
ip akan berubah seperti gambar di
atas, klik “ip” tersebut, lalu klik “Connect”
-
Jika sudah, akan muncul seperti ini
lagi, lalu klik “OK”
- Lalu ketikkan perintah berikut:
[admin@Mikrotik] > Ip address print
apakah masih ada ip yang masih tersimpan apa tidak, lihat gambar
Jika Seperti itu, berarti sudah tidak ada ip.. bagaimana dengan gateway?
- Ketikkan perintah berikut untuk melihat masih ada apa tidak ”gateway” di mikrotik tersebut..
[admin@Mikrotik] > ip route print
Lihat Gambar:
Jika muncul gambar seperti itu, berarti anda telah berhasil me reset mikrotik anda
Sekarang, kita buat ip ether1
Cekidot...
- Ketikkan Perintah Berikut
[admin@Mikrotik] > ip address add address 192.1.1.1/24 interface=ether1
Lihat gambar:
- Lalu buat ip ether2 dan ether3 dengan perintah yang sama, tapi berbeda ip
Berikut perintahnya:
[admin@Mikrotik] > ip address add address 196.150.24.1/24 interface=ether2
[admin@Mikrotik] > ip address add address 192.168.1.1/24 interface=ether3
Lihat Gambar:
Kemudian kita buat gateway tersebut dengan perintah
[admin@Mikrotik] > ip route add gateway=192.1.1.1
Lihat Gambar
Kemudian Buat lagi seperti ip address
[admin@Mikrotik] > ip route add gateway=196.150.24.1
[admin@Mikrotik] > ip route add gateway=192.168.1.1
Lihat Gambar:
Kemudian cek ip address yang kita buat tadi dengan perintah:
[admin@Mikrotik] > ip address route
Lihat Gambar:
Jika sudah seperti itu, berarti anda telah berhasil melewati masa ini..
Bagaimana dengan gateway, Cekidot…
- Cek gateway dengan perintah
[admin@Mikrotik] > ip route print
Lihat Gambar:
-
Jika sudah seperti itu, anda telah berhasil melewati tahap ini..
- Lalu tahap selanjutnya, adalah mengkonfigurasi agar semua ip tersebut bisa terkoneksi dengan baik..
Ikuti perintah:
[admin@Mikrotik] > ip route add dst-address=192.1.1.0/24 gateway=192.1.1.1
Lihat gambar:
- Buat konfigurasi berikut
[admin@Mikrotik] > ip route add dst-address=196.150.24.0/24 gateway=196.150.24.1
[admin@Mikrotik] > ip route add dst-address=192.168.1.0/24 gateway 192.168.1.1
Lihat gambar:
-
Lalu cek gateway tersebut dengan
perintah:
[admin@Mikrotik] > ip route print
Lihat gambar:
Jika sudah seperti itu, anda
berhasil melewati tahap ini..
-
Satu langkah lagi. Buat firewall agar
bisa melewati jalur yang sudah di tentukan.
Berikut perintahnya:
[admin@Mikrotik] > ip firewall nat add chain=srcnat action=masquerade
out-interface=ether1
Lihat gambar:
-
Lalu setting ip computer atau laptop
yang terhubung dengan mikrotik anda
Setting di “control panel” lihat
gambar:
Untuk yang terhubung ke ether1
-
Setting ip computer atau laptop yang di
ether2, lihat gambar:
-
Lalu setting ip computer atau laptop
yang di ether3, lihat gambar:
-
Jika sudah di setting semua, buka cmd di
salah satu computer atau laptop anda, dan coba cek ping ke beberapa laptop atau
pc atau mikrotik anda..
-
Test ping ke 192.1.1.1, dengan perintah:
ping 192.1.1.1
Lihat gambar:
Satu connect
-
Test ping ke 192.1.1.2, dengan perintah
ping 192.1.1.2
Lihat gambar:
Satu lagi Connect
-
Test ping ke 196.150.24.1, dengan
perintah:
ping 196.150.24.1
Lihat gambar:
Satu lagi connect
-
Test ping ke 196.150.24.2, dengan
perintah:
ping 196.150.24.2
Lihat Gambar:
Connect lagi
-
Test ping ke 192.168.1.1, dengan
perintah:
ping 192.168.1.1
Lihat gambar:
Connect
-
Test ping ke 192.168.1.2, dengan
perintah:
ping 192.168.1.2
Lihat gambar:
Yap anda telah berhasil membuat
semua ip terhubung dari salah satu computer atau laptop anda
-

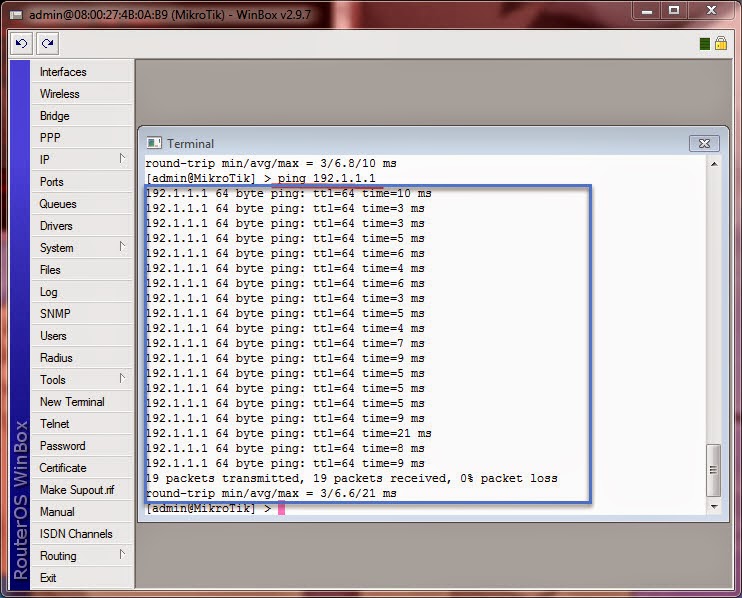

Sekarang kita coba cek ip 192.1.1.1 di
mikrotik, dengan perintah:
[admin@Mikrotik] > ping 192.1.1.1
Lihat gambar:
Satu connect
-
Sekarang cek ip 192.1.1.2, dengan
perintah:
[admin@Mikrotik] > ping 192.1.1.2
Lihat gambar:
Satu lagi Connect
-
Sekarang cek ip 196.150.24.1, dengan
perintah:
[admin@Mikrotik] > ping 196.150.24.1
Lihat gambar:
Connect
-
Sekarang ip 196.150.24.2, dengan
perintah:
[admin@Mikrotik] > ping 196.150.24.2
Lihat gambar:
Connect
-
Sekarang ip yang 192.168.1.1, dengan
perintah:
[admin@Mikrotik] > ping 192.168.1.1
Lihat gambar:
Connect
-
Sekarang ip 192.168.1.2 dengan perintah:
[admin@Mikrotik] > ping 192.168.1.2
Connect
Anda sudah berhasil membuat semua
ip terhubung..
Terima kasih sudah melihat tutorial
dari saya..
